Se retrouver face à une carte électronique et se demander si elle tient vraiment la route arrive plus souvent qu’on ne le pense. Savoir différencier un circuit imprimé haut de gamme d’une version low-cost n’est pas réservé aux ingénieurs chevronnés. Tout le monde souhaite éviter les pannes ou défaillances imprévues, surtout lorsqu’il s’agit de composants essentiels pour l’industrie, la domotique ou le secteur médical. Mais alors, quels sont les indices à surveiller pour évaluer la qualité et la fiabilité des circuits imprimés ? Découvrons ensemble les secrets que révèle un simple morceau de fibre de verre recouvert de cuivre – en apparence banal, mais clé de voûte de toute performance électronique.

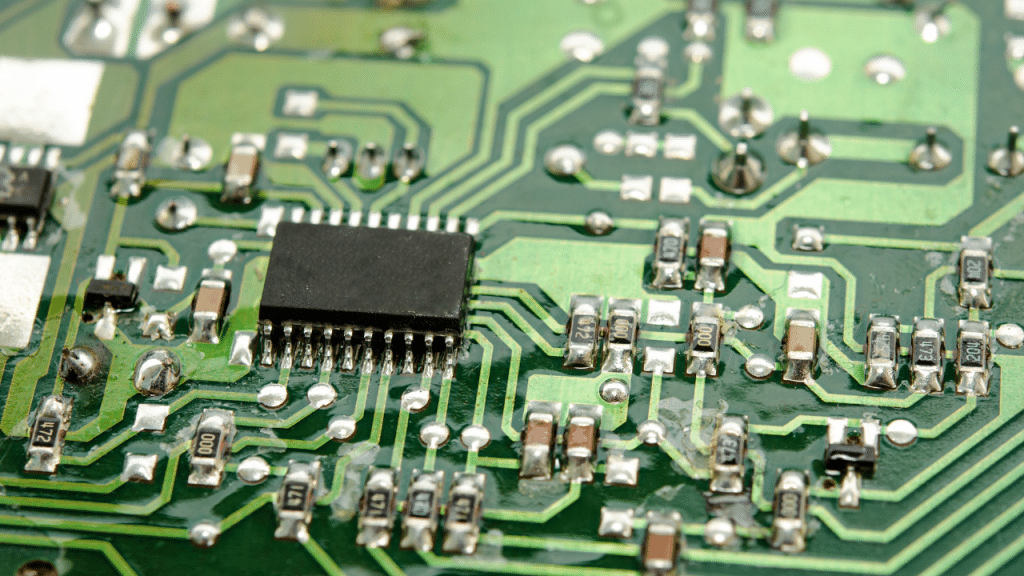

L’importance du choix des matériaux et du contrôle visuel
La première étape pour juger de la robustesse d’une carte consiste à examiner ses matériaux et son aspect général. Il ne s’agit pas seulement d’un œil averti, mais bien d’objectivité technique. Un bon circuit imprimé se reconnaît notamment par la présence de supports solides comme la fibre de verre associée à une résine époxy de haute qualité. Pour s’assurer d’obtenir des circuits imprimés de qualité high-tech, il est essentiel de vérifier la résistance mécanique supérieure ainsi qu’une meilleure tenue face à l’humidité ou à la chaleur. Si la carte paraît souple, ultra fine ou fragile, il est déjà conseillé de se méfier.
Le contrôle visuel joue aussi un rôle crucial dans l’analyse de la qualité. Les fabricants misant sur la fiabilité proposent généralement des circuits impeccables, sans éclats, rayures ni taches suspectes. L’inspection optique permet de détecter facilement les défauts de gravure, les courts-circuits visibles ou encore des défauts de forage au niveau des perçages et des vias. Une surface uniforme, l’absence de bavures et une finition propre sont autant de signaux positifs quant à la qualité globale.
Couleur de la carte et aspect visuel : de vrais indicateurs ?
On pense parfois que la couleur verte classique est gage d’excellence, mais ce n’est pas forcément le cas. Les cartes beige, bleues ou même noires peuvent offrir les mêmes garanties techniques si la composition reste fondée sur des matériaux sérieux. Toutefois, l’aspect visuel reste révélateur : finitions brillantes, sérigraphie nette et bien centrée ainsi qu’un vernis protecteur homogène valent mieux qu’un simple coup d’œil rapide.
Certaines cartes arborent également des liserés dorés ou un placage or sur les contacts, signe d’une fabrication soignée destinée à des usages exigeants. Cet ajout participe à limiter l’oxydation et à maintenir les performances électriques dans le temps.
Épaisseur et taille des cartes : pourquoi surveiller ces paramètres ?
L’épaisseur standard tourne généralement autour de 1,6 mm, mais il existe de nombreuses variantes selon les contraintes techniques. Un circuit trop mince peut indiquer une économie réalisée au détriment de la fiabilité mécanique, en particulier si la carte doit supporter des connecteurs volumineux ou des températures élevées. Pour retenir une règle simple : plus une application est critique, plus il est nécessaire de vérifier l’épaisseur et la densité du cuivre.
Pour les designs high-tech très compacts, la miniaturisation va parfois de pair avec des compromis. Pourtant, la qualité rime toujours avec précision des usinages, alignement parfait des trous et absence de microfissures lors d’une inspection AOI (Automatic Optical Inspection).
Quels tests valident la fiabilité d’un circuit imprimé ?
Au-delà de l’apparence, c’est bien dans la salle de test que se révèlent les différences fondamentales entre une carte moyenne et une version premium. Plusieurs méthodes permettent d’analyser efficacement le comportement d’un PCB avant qu’il ne prenne place dans un appareil haut de gamme. Miser uniquement sur un contrôle visuel serait réducteur, car de nombreux défauts restent invisibles à l’œil nu.
Voici quelques tests et méthodes couramment utilisés dans le secteur :
- Inspection optique automatisée (AOI)
- Test in-circuit (ICT)
- Analyse par rayon X automatique (AXI)
- Test de vieillissement accéléré
Inspection optique automatisée (AOI) et limitations
Cette méthode utilise des caméras puissantes capables de scanner la carte sous tous ses angles afin d’identifier les défauts de soudure, l’alignement de composants ou les erreurs dans la sérigraphie des pastilles. Elle permet un contrôle rapide de plusieurs critères qualitatifs, mais n’est pas décisive dans la détection de microdéfauts cachés sous des boîtiers complexes.
Les circuits imprimés high-tech passent systématiquement par cette étape pour garantir l’absence d’anomalies grossières, mais cela ne suffit pas pour vérifier leur robustesse dans la durée. L’AOI reste pourtant essentielle pour repérer rapidement toute irrégularité de fabrication sur de grandes séries.
Test in-circuit (ICT) et analyse par AXI
Contrairement au simple contrôle visuel, le test in-circuit mesure directement la continuité électrique, la polarité et la connexion réelle des composants. L’ICT détecte alors les courts-circuits, circuits ouverts ou mauvais raccordements qui pourraient affecter la fiabilité des circuits imprimés dès la première utilisation. Ce type de contrôle est incontournable dans le domaine industriel où chaque défaut impacte la chaîne de production.
Pour aller plus loin, l’AXI (Automatic X-ray Inspection) inspecte les soudures dissimulées sous des puces ou connecteurs BGA, repérant des défauts invisibles autrement. Cette méthode séduit pour les productions high-tech, principalement lorsque la densité de composants empêche un examen ordinaire au microscope.
Pourquoi simuler le vieillissement ?
Le test de vieillissement accéléré expose la carte à des cycles thermiques, vibrations ou humidité élevée simulant des conditions extrêmes d’utilisation. Cela permet d’analyser le comportement des matériaux, le maintien des performances des pistes cuivrées et la solidité des vias à long terme. Si des défaillances apparaissent pendant ce test, elles révèlent souvent un problème initial de conception, de choix des matériaux ou de procédés d’assemblage.
Dans l’ensemble, ce type de test distingue les produits réellement robustes de ceux dont la durée de vie sera écourtée, confirmant la qualité et la fiabilité des circuits imprimés auprès des utilisateurs les plus exigeants.
Identification des composants et analyse des marquages
Sur un circuit imprimé digne de ce nom, chaque composant possède une indication claire de sa fonction, orientation et code de référence. Ces désignateurs de référence permettent d’associer facilement chaque élément à son schéma, facilitant maintenance et dépannage. Outre la valeur ou la polarité affichée sur les condensateurs et diodes, la lisibilité des caractères prouve l’attention portée à la traçabilité durant la fabrication.
Plus une carte est complexe, plus elle doit comporter de marquages précis sans zones floues ou effacées. Un point important concerne aussi l’affichage des zones de polarité, garantissant que le montage soit impossible à inverser accidentellement. Le suivi des positions exactes diminue fortement les risques d’incidents lors de phases de montage intensives en usine.
Utilisation des codes-barres et QR codes
De plus en plus, les industriels ajoutent des identifiants numériques ou des QR codes sur leurs PCBs, offrant un suivi logistique efficace et une identification instantanée de lots spécifiques. Cela sert à la lutte contre la contrefaçon autant qu’à simplifier les analyses de défaillances en cas de rappel massif ou de retour SAV. Ces informations gravées ou imprimées jouent un rôle direct dans la modernisation du secteur électronique.
Ces pratiques contribuent à renforcer la confiance dans la traçabilité et la gestion qualitative des composants électroniques embarqués.
Rapport entre marquages et analyse des défaillances
Un marquage précis aide à réaliser une analyse des défaillances après installation. Lorsqu’un problème surgit, pouvoir remonter jusqu’au lot de production ou au fournisseur d’un composant précis fait gagner un temps précieux. Cela facilite aussi la recherche de solutions correctrices si une même anomalie revient régulièrement. Certaines industries imposent même des systèmes internes de codification augmentant le niveau d’exigence lors des audits qualité.
Pouvoir retracer chaque étape du processus participe à augmenter la fiabilité et la confiance accordée par les partenaires ou clients finaux, notamment dans les milieux où la certification reste obligatoire.
Détecter les défauts de fabrication et prévenir les pannes
Malgré toutes les précautions prises, il existe divers défauts de fabrication pouvant sérieusement compromettre la qualité et la fiabilité des circuits imprimés. Repérer ces soucis avant mise en service évite des surprises coûteuses à long terme.
Les principaux problèmes rencontrés incluent les défauts de gravure (lignes interrompues ou partiellement attaquées), les courts-circuits cachés entre deux pistes rapprochées, ou encore des défauts de forage au niveau des vias (trous bouchés, mal alignés ou insuffisamment métallisés). Chacun de ces points fragilise la solidité électrique et mécanique du circuit.
- Courts-circuits créés par dépôt de pâte de soudure excédentaire.
- Micro-fissures sur les connexions internes suite à des variations de température.
- Alignement imparfait des couches lors du pressage multi-niveaux.
Une approche rigoureuse combine donc contrôle visuel, test électrique complet, inspection en profondeur et, au besoin, sectionnement de la carte pour visualiser directement l’intégrité des couches internes. Cette investigation aboutit à l’identification rapide de l’origine des failles ou interruptions de courant.
L’analyse des défaillances ne se limite pas à déclarer qu’il y a panne : savoir localiser l’emplacement exact du problème, comprendre sa cause (fabrication, assemblage ou environnemental) et proposer une solution corrective, voilà le vrai critère d’une démarche “qualité” dans ce secteur.
Bien choisir un partenaire pour des circuits imprimés fiables
Confier la réalisation de circuits imprimés high-tech à un fabricant reconnu demande bien plus qu’une simple comparaison de prix au kilo. Un partenaire sérieux documentera ses démarches de test, présentera volontiers ses certificats de conformité et ouvrira ses portes à un audit sur site. La richesse de ses rapports d’analyse et la transparence quant aux taux de rebuts ou reprises témoignent d’un réel engagement qualité.
Certains acteurs mettent à disposition des clients des historiques complets de tests réalisés, allant de la validation des matériaux bruts (contrôle fibre de verre, pureté résine) à l’inspection finale post-assemblage. Ce niveau de détail encourage une relation de confiance et prévient les mauvaises surprises lors de la phase d’intégration ou d’utilisation intensive dans des équipements critiques.
Caractéristiques des fournisseurs à privilégier
Avant de lancer une production, il est préférable de dresser une liste précise de points à cocher avec son prestataire :
- Fourniture d’échantillons pour validation préalable
- Démonstration des contrôles (aoi, ict, axi, tests de vieillissement)
- Garantie sur matières premières utilisées
- Traçabilité complète via numéros de série et QR code
Un dialogue régulier entre le client et le bureau d’études garantit l’adéquation entre besoins réels et réponses techniques, tout en limitant les allers-retours liés à l’identification tardive de défauts structurels potentiels.
